產品名稱：HL 96-7數碼顯示交流三相電壓表
產品類別 數字電壓表 > HL-XX-7
產品型號 HL-96-7 三相數字電壓表
擴展功能：RS485通訊Modbus-RTU協議、開關量輸入、開關量輸出、模擬量輸出
技術參數
測量精度：采用高精度專業電能計量芯片
電壓/電流：0.2或0.5
頻率：0.05HZ或0.2HZ
有功功率/無功功率/功率因素：0.5
有功電能：0.5
無功電能：1.0
工作頻率：在公頻電路上使用，頻率為45-65HZ
信號過負載：
1.2倍額定電壓/電流持續過載
10倍額定電流持續時間：5S
2倍額定電壓持續時間：1S
工作環境：
工作溫度:-10℃~+55℃；
存儲溫度:-25℃~+70℃；
相對濕度:≤93%，無腐蝕性氣體場所。
安全性能：
絕緣電阻：＞100MΩ；
交流耐壓：＞AC 2000V。
電磁兼容：
靜電放電: 4級；
浪涌沖擊: 4級；
電快速瞬變脈沖群: 3級
通訊模板：
支持RS-485通訊， Modbus-RTU協議
波特率：1200-9600bps, 默認2400bps
輸入輸出功能：
開關量輸入：支持2路干結點輸入
開關量輸出：支持2路繼電器輸出，容量：AC 250V/5A,DC30V/5A
變送輸出（模擬量輸出）：支持1路0（4）-20mA或0-5V
電能脈沖輸出：支持2路電能脈沖輸出，常數：8000imp/kWh(kVar).
諧波測量：
三相電壓：2-31次諧波分量，及總諧波畸變率（THD）.
三相電流：2-31次諧波分量，及總諧波畸變率（THD）.

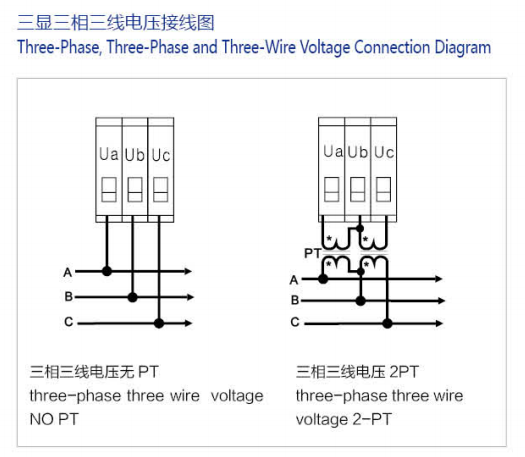

信號接線圖：
